标准光 ？
10MHz～21GHz带温控同轴模拟光发 ？
Description
10MHz～21GHz带温控同轴模拟光发 ？
特点
● 低噪声 ，接纳内置 TEC 的同轴光器件
● 支持 ITU C 波段
● 超宽的事情频率规模 10MHz～21GHz
● 支持集成输入宽带放大器（限≤6GHz）
● 自动光功率控制（APC）和自动温度控制（ATC） 功效
● 平展的频率响应
● 大动态规模
● 优异的 EMC/EMI 设计 ，通过 CE 认证
运用
● 天线拉远
● 保密通讯
● 光纤延迟线
● 漫衍式天线系统
● 宽带无线通讯
● OFDM 光纤传输系统
绝对最大额定值
|
项目 |
符号 |
测试条件 |
最小 |
最大 |
单位 |
|
事情温度规模 |
Topr |
壳体温度 |
-55 |
+85 |
°C |
|
存储温度规模 |
Tstg |
-55 |
+85 |
°C |
|
|
直流事情电压 |
Vd |
-5V 输入脚 |
-5.5 |
-4.7 |
V |
|
+5V 输入脚 |
+4.7 |
+5.5 |
|||
|
射频输入功率 |
Prf |
不带放大器，一连波信号 |
-- |
22 |
dBm |
|
带放大器，一连波信号 |
-- |
10 |
|||
|
相对湿度 |
Hr |
10 |
95 |
% |
|
|
压强 |
Pr |
86 |
106 |
kPa |
|
|
静电品级 ESD |
人体模子 |
-- |
Class 1A |
注重：凌驾最大（最。┲，将会有可能造成光 ？橛朗浪鸹祷蛩醵棠 ？槭褂檬倜湍 ？椴豢芍时。
典范指标（CWDM）
|
项目 |
测试条件 |
最小 |
典范 |
最大 |
单位 |
|
|
事情频率规模 |
TSC |
0.01 ~ 3 |
GHz |
|||
|
TCC |
0.01 ~ 6 |
|||||
|
TXC |
0.01 ~ 12 |
|||||
|
TYC |
0.1 ~ 16 |
|||||
|
TUC① |
0.1 ~ 18 |
|||||
|
TUC② |
0.5 ~ 18 |
|||||
|
TKC |
0.5 ~ 21 |
|||||
|
光波长 |
λ0 为标准 CWDM 波长 |
可选 |
nm |
|||
|
波长精度规模 |
全温规模，开启温控 |
λ0-3 |
λ0 |
λ0 +3 |
nm |
|
|
发射光功率 |
+25℃ |
-- |
9 |
-- |
dBm |
|
|
增益 (1) |
全温规模，不带放大器 |
-30 |
-26 |
-- |
dB |
|
|
全温规模，带放大器(≤6GHz），放大器 Gain=20dB |
-10 |
-6 |
-- |
|||
|
输入 P-1dB |
1GHz，不带放大器 |
-- |
18 |
-- |
dBm |
|
|
1GHz，带放大器 |
-- |
-2 |
-- |
|||
|
带内波动 |
TSC |
100MHz~3GHz，不带放大器 |
-- |
±1.2 |
±2 |
dB |
|
100MHz~3GHz，带放大器 |
±2 |
±2.5 |
||||
|
TCC |
100MHz~6GHz，不带放大器 |
-- |
±1.5 |
±2.2 |
||
|
100MHz~6GHz，带放大器 |
±2.2 |
±3 |
||||
|
TXC |
100MHz~12GHz, 1270nm～1370nm |
-- |
±2.0 |
±2.5 |
||
|
100MHz~12GHz, 1550nm |
-- |
±2.0 |
±3.0 |
|||
|
TYC |
100MHz~16GHz |
-- |
±2.0 |
±3.0 |
||
|
TUC① |
100MHz~18GHz |
-- |
±2.5 |
±3 |
||
|
TUC② |
500MHz~18GHz |
-- |
±2.0 |
±3 |
||
|
TKC |
500MHz~21GHz |
-- |
±2.0 |
±3 |
||
|
RF 回波消耗 |
TSC |
100MHz~3GHz |
-- |
-15 |
-10 |
dB |
|
TCC |
100MHz~6GHz |
-- |
-10 |
-7 |
||
|
TXC |
100MHz~12GHz |
-- |
-10 |
-5 |
||
|
TYC |
100MHz~16GHz |
-- |
-10 |
-5 |
||
|
TUC① |
100MHz~18GHz |
-- |
-10 |
-4 |
||
|
TUC② |
500MHz~18GHz |
-- |
-10 |
-4 |
||
|
TKC |
500MHz~21GHz |
-- |
-10 |
-3 |
||
|
项目 |
测试条件 |
最小 |
典范 |
最大 |
单位 |
||
|
无杂散动态规模 SFDR (1) |
TSC |
1GHz |
1270nm～1370nm |
111 |
117 |
-- |
dB·Hz2/3 |
|
1530nm/1550nm |
111 |
117 |
-- |
||||
|
2GHz |
1270nm～1370nm |
109 |
115 |
-- |
|||
|
1530nm/1550nm |
109 |
115 |
-- |
||||
|
3GHz |
1270nm～1370nm |
107 |
115 |
-- |
|||
|
1530nm/1550nm |
105 |
113 |
-- |
||||
|
TCC |
1GHz |
1270nm～1370nm |
111 |
117 |
-- |
||
|
1530nm/1550nm |
111 |
117 |
-- |
||||
|
3GHz |
1270nm～1370nm |
107 |
115 |
-- |
|||
|
1530nm/1550nm |
105 |
113 |
-- |
||||
|
6GHz |
1270nm～1370nm |
104 |
111 |
-- |
|||
|
1530nm/1550nm |
103 |
110 |
-- |
||||
|
TXC |
1GHz |
111 |
117 |
-- |
|||
|
6GHz |
104 |
111 |
-- |
||||
|
12GHz |
99 |
107 |
-- |
||||
|
TYC |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
111 |
-- |
||||
|
16GHz |
100 |
106 |
-- |
||||
|
TUC① |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
110 |
-- |
||||
|
18GHz |
100 |
105 |
-- |
||||
|
TUC② |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
110 |
-- |
||||
|
18GHz |
100 |
105 |
-- |
||||
|
TKC |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
110 |
-- |
||||
|
21GHz |
97 |
102 |
-- |
||||
|
输入三阶交调点(1) |
TSC |
1GHz |
30 |
34 |
-- |
dBm |
|
|
2GHz |
28 |
33 |
-- |
||||
|
3GHz |
26 |
33 |
-- |
||||
|
TCC |
1GHz |
30 |
34 |
-- |
|||
|
3GHz |
26 |
33 |
-- |
||||
|
6GHz |
25 |
31 |
-- |
||||
续上表
|
项目 |
测试条件 |
最小 |
典范 |
最大 |
单位 |
||
|
输入三阶交调点(1) |
TXC |
1GHz |
30 |
34 |
-- |
dBm |
|
|
6GHz |
25 |
31 |
-- |
||||
|
12GHz |
20 |
28 |
-- |
||||
|
TYC |
1GHz |
28 |
32 |
-- |
|||
|
10GHz |
25 |
30 |
-- |
||||
|
16GHz |
22 |
26 |
-- |
||||
|
TUC① |
1GHz |
30 |
34 |
-- |
|||
|
10GHz |
28 |
32 |
-- |
||||
|
18GHz |
23 |
27 |
-- |
||||
|
TUC② |
1GHz |
30 |
34 |
-- |
|||
|
10GHz |
28 |
32 |
-- |
||||
|
18GHz |
23 |
27 |
-- |
||||
|
TKC |
1GHz |
30 |
34 |
-- |
|||
|
10GHz |
28 |
32 |
-- |
||||
|
21GHz |
20 |
24 |
-- |
||||
|
噪声系数 (1) |
TSC （不带放大器） |
1GHz |
1270nm～1370nm |
-- |
33 |
37 |
dB |
|
1530nm/1550nm |
-- |
33 |
37 |
||||
|
2GHz |
1270nm～1370nm |
-- |
34 |
38 |
|||
|
1530nm/1550nm |
-- |
35 |
39 |
||||
|
3GHz |
1270nm～1370nm |
-- |
35 |
39 |
|||
|
1530nm/1550nm |
-- |
37 |
42 |
||||
|
TSC （带放大器） |
1GHz |
1270nm～1370nm |
-- |
13 |
17 |
||
|
1530nm/1550nm |
-- |
13 |
17 |
||||
|
2GHz |
1270nm～1370nm |
-- |
14 |
18 |
|||
|
1530nm/1550nm |
-- |
15 |
19 |
||||
|
3GHz |
1270nm～1370nm |
-- |
15 |
19 |
|||
|
1530nm/1550nm |
-- |
17 |
22 |
||||
|
TCC （不带 放大器） |
1GHz |
1270nm～1370nm |
-- |
33 |
37 |
||
|
1530nm/1550nm |
-- |
33 |
37 |
||||
|
3GHz |
1270nm～1370nm |
-- |
35 |
39 |
|||
|
1530nm/1550nm |
-- |
37 |
42 |
||||
|
6GHz |
1270nm～1370nm |
-- |
39 |
43 |
|||
|
1530nm/1550nm |
-- |
40 |
45 |
||||
|
TCC （带放大器） |
1GHz |
1270nm～1370nm |
-- |
13 |
17 |
||
|
1530nm/1550nm |
-- |
13 |
17 |
||||
|
3GHz |
1270nm～1370nm |
-- |
15 |
19 |
|||
|
1530nm/1550nm |
-- |
17 |
12 |
||||
续上表
|
6GHz |
1270nm～1370nm |
-- |
19 |
23 |
|||
|
1530nm/1550nm |
-- |
20 |
25 |
||||
|
TXC |
1GHz |
-- |
33 |
37 |
|||
|
6GHz |
-- |
39 |
43 |
||||
|
12GHz |
-- |
41 |
45 |
||||
|
TYC |
1GHz |
-- |
33 |
37 |
|||
|
10GHz |
-- |
37 |
42 |
||||
|
16GHz |
-- |
41 |
46 |
||||
|
TUC① |
1GHz |
-- |
35 |
39 |
|||
|
10GHz |
-- |
41 |
45 |
||||
|
18GHz |
-- |
43 |
47 |
||||
|
噪声系数 (1) |
TUC② |
1GHz |
-- |
35 |
39 |
dB |
|
|
10GHz |
-- |
41 |
45 |
||||
|
18GHz |
-- |
43 |
47 |
||||
|
TKC |
1GHz |
-- |
35 |
39 |
|||
|
10GHz |
-- |
41 |
45 |
||||
|
21GHz |
-- |
45 |
49 |
||||
|
事情电流 |
+5V ，不带放大器 |
-- |
45 |
280 |
mA |
||
|
+5V ，带放大器 |
-- |
125 |
370 |
||||
|
-5V |
-- |
75 |
100 |
||||
|
事情电压 |
+5V |
+4.8 |
+5 |
+5.2 |
VDC |
||
|
-5V |
-5.2 |
-5 |
-4.8 |
||||
|
重量 |
不含尾纤的 FC 讨论 |
-- |
35 |
-- |
g |
||
说明:(1)把光发和乐天堂的光收 ？榈奈蚕送ü夥ɡ寂讨苯酉嗔傩胁馐。
典范指标（DWDM）
|
项目 |
测试条件 |
最小 |
典范 |
最大 |
单位 |
|
|
事情频率规模 |
TSC |
0.01 ~ 3 |
GHz |
|||
|
TCC |
0.01 ~ 6 |
|||||
|
TXC |
0.01 ~ 12 |
|||||
|
光波长 |
λ0 为 ITU C 波长 |
可选 |
nm |
|||
|
波长精度规模 |
全温规模（-55 ~ 70℃) |
λ0-0.2 |
λ0 |
λ0 +0.2 |
nm |
|
|
发射光功率 |
+25℃ |
-- |
9 |
-- |
dBm |
|
|
增益 (2) |
全温规模，不带放大器 |
-30 |
-26 |
-- |
dB |
|
|
全温规模，带放大器(≤6GHz） 放大器 Gain=20dB |
-10 |
-6 |
-- |
|||
|
带内波动 |
TSC |
100MHz~3GHz, 不 带 放 大 |
-- |
±1.5 |
±2 |
dB |
续上表
|
器 |
||||||
|
100MHz~3GHz,带放大器 |
-- |
±1.8 |
±2.5 |
|||
|
TCC |
100MHz~6GHz，不带放大 器 |
-- |
±1.8 |
±2.2 |
||
|
100MHz~6GHz,带放大器 |
-- |
±2.5 |
±3 |
|||
|
TXC |
100MHz~12GHz |
-- |
±2.0 |
±2.5 |
||
|
RF 回波消耗 |
TSC |
100MHz~3GHz |
-- |
-15 |
-10 |
dB |
|
TCC |
100MHz~6GHz |
-- |
-10 |
-7 |
||
|
TXC |
100MHz~12GHz |
-- |
-10 |
-5 |
||
|
输入 P-1dB |
1GHz，不带放大器 |
-- |
18 |
-- |
dBm |
|
|
1GHz，带放大器 |
- |
-2 |
-- |
|||
|
无 杂 散 动 态 范 围 SFDR (2) |
TSC |
1GHz |
112 |
118 |
-- |
dB·Hz2/3 |
|
2GHz |
110 |
115 |
-- |
|||
|
3GHz |
108 |
113 |
-- |
|||
|
TCC |
1GHz |
112 |
118 |
-- |
||
|
3GHz |
108 |
113 |
-- |
|||
|
6GHz |
99 |
105 |
-- |
|||
|
无 杂 散 动 态 范 围 SFDR (2) |
TXC |
1GHz |
109 |
115 |
-- |
dB·Hz2/3 |
|
6GHz |
102 |
108 |
-- |
|||
|
12GHz |
95 |
101 |
-- |
|||
|
输入三阶交调点(2) |
TSC |
1GHz |
33 |
38 |
-- |
dBm |
|
2GHz |
31 |
35 |
-- |
|||
|
3GHz |
29 |
33 |
-- |
|||
|
TCC |
1GHz |
33 |
38 |
-- |
||
|
3GHz |
29 |
33 |
-- |
|||
|
6GHz |
22 |
27 |
-- |
|||
|
TXC |
1GHz |
28 |
33 |
-- |
||
|
6GHz |
24 |
29 |
-- |
|||
|
12GHz |
20 |
25 |
-- |
|||
|
噪声系数(2) |
TSC（不带放大） |
1GHz |
-- |
35 |
39 |
dB |
|
2GHz |
-- |
36 |
40 |
|||
|
3GHz |
-- |
37 |
41 |
|||
|
TSC （带 放 大） |
1GHz |
-- |
15 |
19 |
||
|
2GHz |
-- |
16 |
20 |
|||
|
3GHz |
-- |
17 |
21 |
|||
|
TCC （不 带 放 大） |
1GHz |
-- |
35 |
39 |
||
|
3GHz |
-- |
37 |
41 |
|||
|
6GHz |
-- |
43 |
47 |
|||
|
TCC （带 放 大） |
1GHz |
-- |
15 |
19 |
||
|
3GHz |
-- |
17 |
21 |
|||
|
6GHz |
-- |
23 |
27 |
|||
|
TXC |
1GHz |
-- |
34 |
38 |
||
|
6GHz |
-- |
41 |
45 |
|||
|
12GHz |
-- |
47 |
51 |
|||
|
事情电流 |
+5V，不带放大器 |
-- |
45 |
280 |
mA |
|
|
+5V，带放大器 |
-- |
120 |
370 |
|||
|
-5V |
-- |
65 |
100 |
|||
|
事情电压 |
+5V |
+4.8 |
+5 |
+5.2 |
VDC |
|
|
-5V |
-5.2 |
-5 |
-4.8 |
|||
|
重量 |
不含尾纤的 FC 讨论 |
-- |
35 |
-- |
g |
|
说明:(2)把光发和乐天堂的光收 ？榈奈蚕送ü夥ɡ寂讨苯酉嗔傩胁馐。
讨论界说
|
类型 |
讨论 |
|
射频 |
GPO（SMP）（公头 ，50Ω) |
|
光 |
FC/APC (1) |
|
光纤类型 |
SMF-28(标准)(1) |
|
供电 |
高温导线（1mm 线径，焊接温度不可凌驾 300℃和 1 秒） |
说明: (1)其他类型的讨论和光纤类型可联系乐天堂定制。

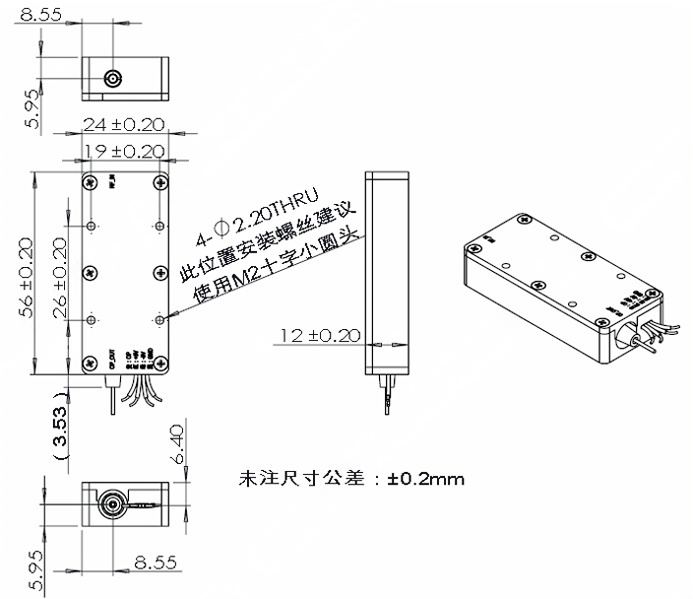

机械结构 (单位: mm)
说明: ？槭谴拥撞可⑷鹊。请用 M2.0 的螺钉装置，详细的螺钉长度请凭证使用条件决议。
订购信息
|
FT-79-OM |
- |
T |
x |
C |
xxx |
N |
F |
- |
O |
x |
xx |
|
FT-79-OM：光 ？ |
事情频率（4） |
发射波长 |
光接口和光纤 |
事情温度规模（5） |
特殊界说 |
说明:(4)更低的起始频率，如 9kHz，可以定制。
(5) 12GHz 系列的光波长暂不包括 1530nm； DWDM 系列 ？榈氖虑槲露裙婺２话-40 ~ 85℃;若有其他需 求，可以联系乐天堂定制。
|
FT-79-OM |
- |
T |
x |
C |
xxx |
N |
F |
- |
O |
x |
xx |
|
事情频率（6） |
发射波长（7） |
光接口和光纤 |
事情温度规模 |
特殊界说 |
说明:(6)更低的起始频率，如 9kHz，可以定制。
(7)21GHz 系列的光波长暂不包括 1350nm/1370nm/1550nm；若有其他需求，可以联系乐天堂定制。 ITU C 波段波长代码 xx 列表如下:
|
xx |
频率 (THz) |
中心波长 (nm) |
xx |
频率 (THz) |
中心波长 (nm) |
|
17 |
191.7 |
1563.86 |
30 |
193.0 |
1553.33 |
|
18 |
191.8 |
1563.05 |
31 |
193.1 |
1552.52 |
|
19 |
191.9 |
1562.23 |
32 |
193.2 |
1551.72 |
|
20 |
192.0 |
1561.42 |
33 |
193.3 |
1550.92 |
|
21 |
192.1 |
1560.61 |
34 |
193.4 |
1550.12 |
|
22 |
192.2 |
1559.79 |
35 |
193.5 |
1549.32 |
|
23 |
192.3 |
1558.98 |
36 |
193.6 |
1548.51 |
|
24 |
192.4 |
1558.17 |
37 |
193.7 |
1547.72 |
|
25 |
192.5 |
1557.36 |
38 |
193.8 |
1546.92 |
|
26 |
192.6 |
1556.55 |
39 |
193.9 |
1546.12 |
|
27 |
192.7 |
1555.75 |
40 |
194.0 |
1545.32 |
|
28 |
192.8 |
1554.94 |
41 |
194.1 |
1544.53 |
|
29 |
192.9 |
1554.13 |
42 |
194.2 |
1543.73 |
续上表
|
xx |
频率 (THz) |
中心波长 (nm) |
xx |
频率 (THz) |
中心波长 (nm) |
|
43 |
194.3 |
1542.94 |
53 |
195.3 |
1535.04 |
|
44 |
194.4 |
1542.14 |
54 |
195.4 |
1534.25 |
|
45 |
194.5 |
1541.35 |
55 |
195.5 |
1533.47 |
|
46 |
194.6 |
1540.56 |
56 |
195.6 |
1532.68 |
|
47 |
194.7 |
1539.77 |
57 |
195.7 |
1531.90 |
|
48 |
194.8 |
1538.98 |
58 |
195.8 |
1531.12 |
|
49 |
194.9 |
1538.19 |
59 |
195.9 |
1530.33 |
|
50 |
195.0 |
1537.40 |
60 |
196.0 |
1529.55 |
|
51 |
195.1 |
1536.61 |
61 |
196.1 |
1528.77 |
|
52 |
195.2 |
1535.82 |
乐天堂 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有天下产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
Related Products
100MHz~3GHz模拟光收发 ？
100MHz~3GHz模拟光收发 ？
特点
● 小体积、非制冷
● 平展的频率响应
● 优良的 EMI/EMC 设计
● 事情频率从 100MHz 到 3GHz
● 光发和光收 ？槎季哂泄夤β始嗫毓π
10MHz~6GHz模拟光发 ？
10MHz~6GHz模拟光发 ？
特点
● 超迷你小体积：31.3mm17mm10mm（长宽厚）
● 不带温控（无 TEC），低功耗
● 事情频率宽，最宽可从 10MHz 到 6GHz
● 平展的频率响应
● 单电压+5V 供电
10MHz to 18GHz Butterfly Analog Optical Transmitter with TEC
10MHz to 18GHz Butterfly Analog Optical Transmitter with TEC
Features
● Low noise, use butterfly optical device with TEC
● Support ITU C Band
● Wide operating frequency from 10MHz to 18GHz
● APC&ATC functions
● Flat frequency response
SFP+ Transceiver,Single Mode,1310nm,10G,10km
SFP+ Transceiver,Single Mode,1310nm,10G,10km
The SFP+ transceivers are high performance, cost effective modules supporting data rate of 10Gbps and 10km transmission distance with SMF.The transceiver consists of three sections: a DFB laser transmitter, a PIN
18GHz可调增益光收 ？
18GHz可调增益光收 ？
特点
● 迷你小体积：21.5mm19mm7mm（长宽厚）
● 事情频率宽，最高可达 18GHz
● 单电压+5V 供电
● 内置增益调理器：调理规模 0.5~31.5dB
● 内置 MCU，可监控光收功率
18GHz小体积光收 ？
18GHz小体积光收 ？
特点
● 超小体积：30mm8.4mm7mm（长宽厚）
● 低功耗
● 事情频率宽，最高可达 18GHz
● 平展的频率响应
● 单电压+5V 供电
